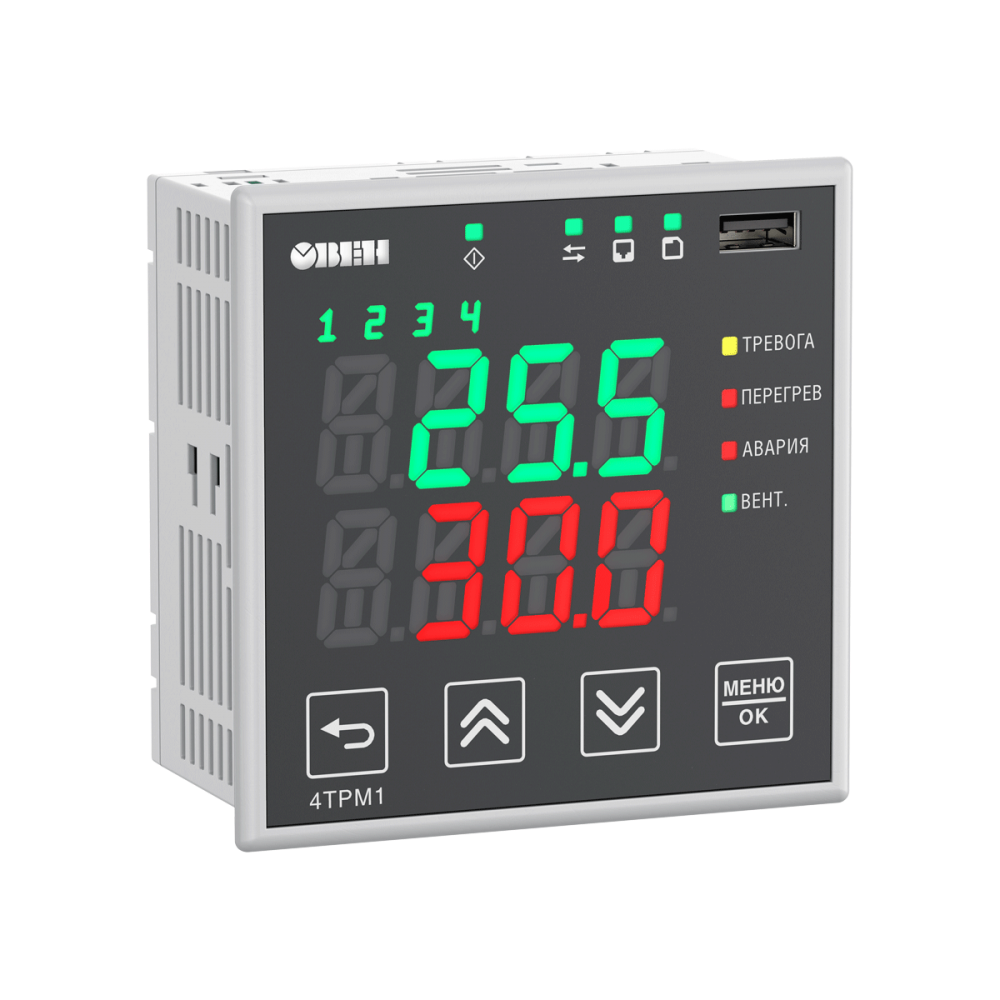

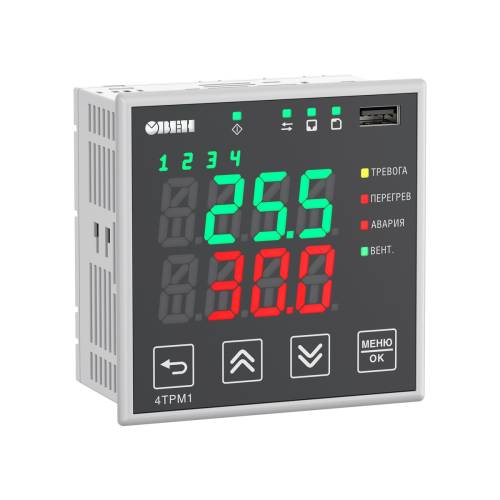

4ТРМ1-ТР четырехканальный блок контроля температуры с Ethernet и архивацией
Четырехканальный регулятор 4ТРМ1-ТР предназначен для измерения температуры с четырех датчиков Pt100, 100М, 100П для сигнализации и двухпозиционного регулирования.
Прибор 4ТРМ1-ТР применяется для защиты от перегрева сухого трансформатора за счет управления системой охлаждения. Контроллер непрерывно измеряет температуру обмоток и при достижении заданных уставок включает или отключает вентиляторы охлаждения через релейные выходы.
4ТРМ1-ТР оснащен трехцветной индикацией: зеленой, желтой и красной. В зависимости от измеренной температуры индикаторы автоматически изменяют цвет, сигнализируя о приближении к пороговым значениям или превышении допустимого температурного диапазона.
Регулятор ведет архив измеренных значений во внутренней памяти и передает данные по интерфейсам Ethernet и RS-485. Поддержка современных интерфейсов упрощает интеграцию прибора в АСУ ТП, а также обеспечивает доступ к данным через облачный сервис OwenCloud для удаленного мониторинга и диспетчеризации.
Преимущества
Гибкая конфигурация
Настройка уставки, количества используемых датчиков, гистерезисов и задержки срабатывания
Удобный анализ данных с помощью архивации данных
В архив прибора записываются данные об измеренных значениях, уставках, выходной мощности и максимальном значении температуры
Комплексная защита сухого трансформатора
Комплект из прибора 4ТРМ1-ТР и датчиков ДТС9х4 увеличивает срок службы трансформатора за счет непрерывного измерения температуры, управления вентиляторами и выдачи аварийного сигнала о перегреве
Быстрая настройка и конфигурирование
Прибор настраивается с кнопок и через Owen Configurator по USB Type-C. Питание прибора от сети для настройки не требуется
Трехцветная индикация для дистанционного контроля перегрева
При смене пороговых значений, например, когда превышена определенная уставка, индикаторы меняют цвет, что позволяет определить перегрев издалека
Устойчивый запуск и работа при -40 ⁰С
Расширенный температурный диапазон позволяет разместить прибор в тяжелых условиях работы в холодном или тропическом климате: от -40 до + 55 ⁰С
Возможности
- 4 измерительных входа с поддержкой датчиков Pt100, 100М, 100П. Погрешность измерительного входа составляет 0,25%
- 4 выходных реле для управления вентиляторами или сигнализации
- Алгоритм тепловой защиты сухих трансформаторов: управление вентиляторами и сигнализация о перегреве
- Управление выходными устройствами с кнопок прибора, по RS-485 и Ethernet
- Выгрузка архива по интерфейсу Ethernet или на внешний накопитель (флешка)
| Корпус | |
| Щитовой Щ1 | 92×92×53 мм IP54 со стороны лицевой панели IP20 со стороны задней крышки |
| Масса, не более | 1 кг |
| Питание | |
| Напряжение питания | ~90…253 В, номинальное 230 В, частота 47…63 Гц =21,6…48 В (номинальное 24 В) |
| Потребляемая мощность, не более | 15 ВА |
| Коммуникационные интерфейсы | |
| Количество портов | 1 × RS-485 1 × USB Type-C 1 × Ethernet |
| Поддерживаемые протоколы | Modbus TCP Modbus RTU Modbus ASCII |
| Входы | |
| Количество | 4 × AI Pt100, 100М, 100П |
| Время опроса входа, не более | 0,3 с |
| Подключаемые сигналы | Термосопротивления |
| Пределы допускаемой основной приведенной погрешности измерений, не более | ±0,25 % |
| Выходы | |
| Количество | 4 × DO |
| Тип выхода | |
| Р | Электромагнитное реле 4 А, ~250 В cos φ > 0.4 3 А, ="30 В |
| Эксплуатация | |
| Рабочая температура | -40…+55 ⁰С |
| Гарантия | 5 лет |
Характеристики измерительных датчиков
Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651
| Описание сигнала | Диапазон измерения, °С |
| ТСМ (100М) W100 =" 1.428 | -180…+200 |
| ТСП (Pt100) W100 ="1.385 | -200…+850 |
| ТСП (100П) W100 =" 1.391 | -200…+850 |
