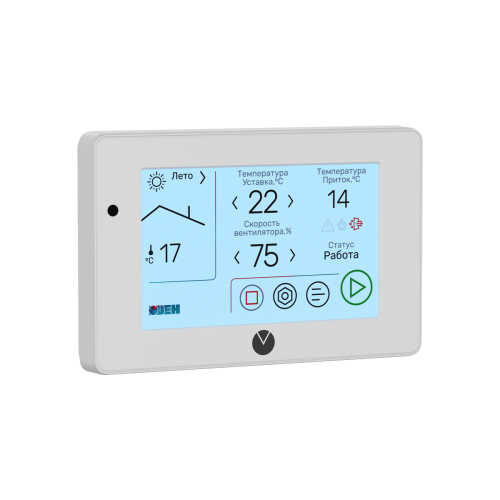

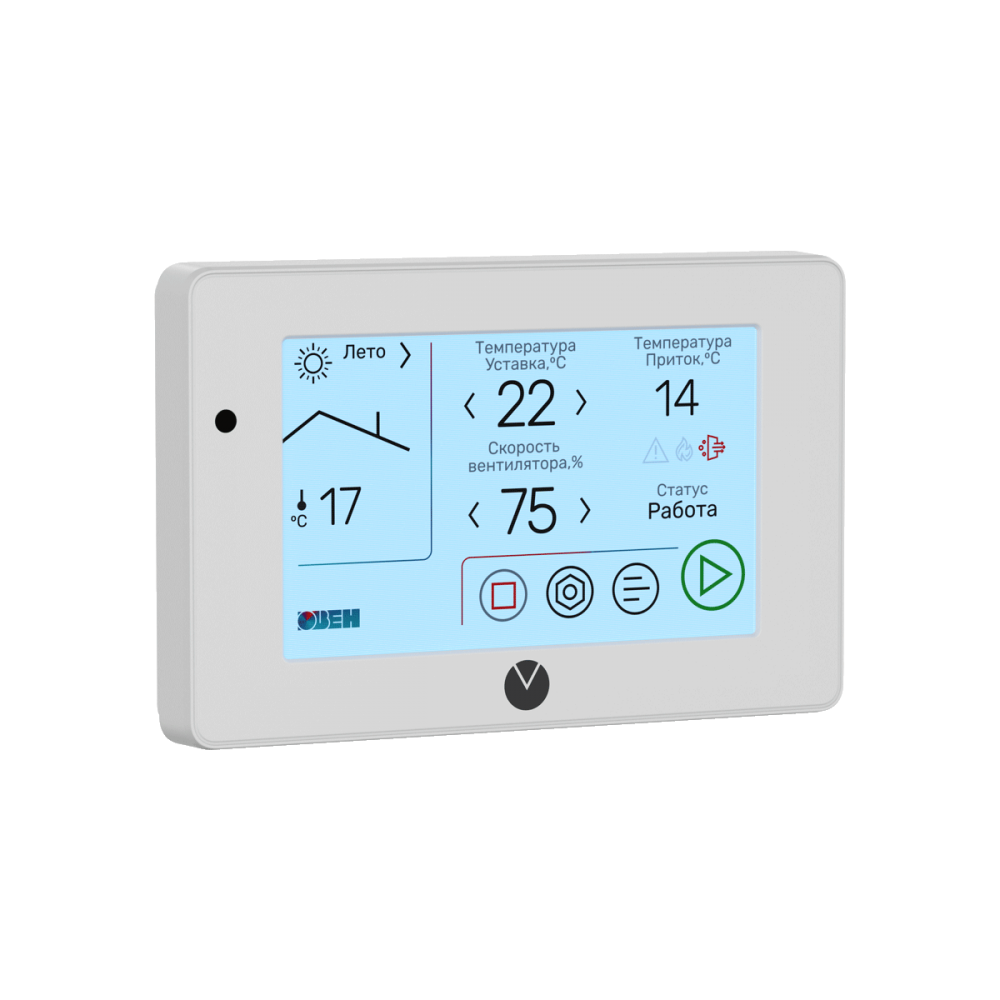

ВПУ43 выносная панель управления вентиляционной установкой
ВПУ43 — готовая сенсорная панель для выноса управления вентиляцией из глухих венткамер и технических помещений в чистую зону: офис, диспетчерскую, ресепшен, торговый зал, пост охраны склада.
Контроллер вентиляции обычно располагается внутри шкафа автоматики на кровле, в подвале или машинном отделении. Для изменения настроек, запуска оборудования или просмотра аварий оператору приходится подходить непосредственно к шкафу. ВПУ43 позволяет выполнять эти действия с настенной панели, установленной в удобной для персонала зоне.
Панель подключается к контроллеру ТРМ1033 по интерфейсу RS-485 и протоколу Modbus RTU. После включения питания ВПУ43 автоматически определяет подключенный контроллер и сразу отображает экран управления без дополнительной настройки.
Пульт управления вентиляцией ВПУ43 подходит для офисных зданий, торговых центров, складских комплексов, производственных объектов, серверных и других помещений, где требуется удобное управление вентиляцией из зоны постоянного присутствия персонала.
Преимущества
Панель готова к работе сразу после подключения
После включения ВПУ43 автоматически обнаруживает контроллер вентиляции и загружает интерфейс управления без дополнительной настройки.
Быстрое обнаружение неисправностей
Светодиодный индикатор аварии позволяет заметить проблему даже на расстоянии без просмотра экрана.
Встроенная диагностика оборудования
Панель предоставляет доступ к параметрам системы, состоянию входов и выходов, а также журналу активных аварий.
Быстрое освоение персоналом
Интерфейс ориентирован на ежедневную работу операторов и обслуживающего персонала без специальной подготовки.
Возможности
- Управление вентиляционной установкой Старт/Стоп
- Изменение температурных уставок
- Контроль температуры и режимов работы установки: Работа, Стоп, Авария, Разрыв связи
- Отображение состояния калорифера и нагрева
- Просмотр оперативных параметров системы, включая температуру наружного воздуха, приточного воздуха, воздуха в помещении и обратной воды калорифера
- Контроль дискретных входов и выходов контроллера
- Отображение и квитирование аварий
- Работа по расписанию, реализованному в контроллере
| Питание | |
| Диапазон напряжения питания (DC) | 11…26 В (номинал 24 В) |
| Потребляемая мощность, не более | 5 Вт |
| Интерфейс RS-485 | |
| Количество портов | 1 |
| Прочность гальванической развязки | 1500 В |
| Протокол обмена | Modbus RTU |
| Режим работы | Master |
| Скорость передачи | 115 200 бит/с |
| Формат данных | 8 бит, 1 стоп-бит, без контроля чётности |
| Адрес в сети | 1 |
| Дисплей | |
| Тип | TFT LCD, глянцевый, ёмкостной сенсор |
| Диагональ | 4,3 дюйма |
| Разрешение | 800×480 пикселей |
| Размер активной области | 94×56,5 мм |
| Встроенный датчик температуры | |
| Диапазон показаний | -10…+50 °С |
| Корпус и надёжность | |
| Конструктивное исполнение | настенное крепление |
| Габаритные размеры | (132×86×23) ± 1 мм |
| Масса, не более | 0,3 кг |
| Степень защиты | IP20 (ГОСТ 14254) |
| Степень горючести | ПВ-2 |
| Средний срок службы | 10 лет |
| Средняя наработка на отказ, не более | 80 000 ч |
| Условия эксплуатации | |
| Совместимость с контроллером | На текущий момент ВПУ43 поддерживает работу с контроллером ТРМ1033. В следующих версиях прошивки будет добавлена поддержка контроллера АЙРА360 и одноплатного контроллера ОВК-П 24/230 |
| Температура окружающего воздуха | -10…+45 °С |
| Относительная влажность | 30…85 % без конденсации |
| Атмосферное давление | 84,0…106,7 кПа |
| Среда | закрытые взрывобезопасные помещения |
| Гарантия | 12 месяцев. При соблюдении условий эксплуатации, хранения и монтажа ОВЕН обеспечивает бесплатный ремонт или замену прибора. |
