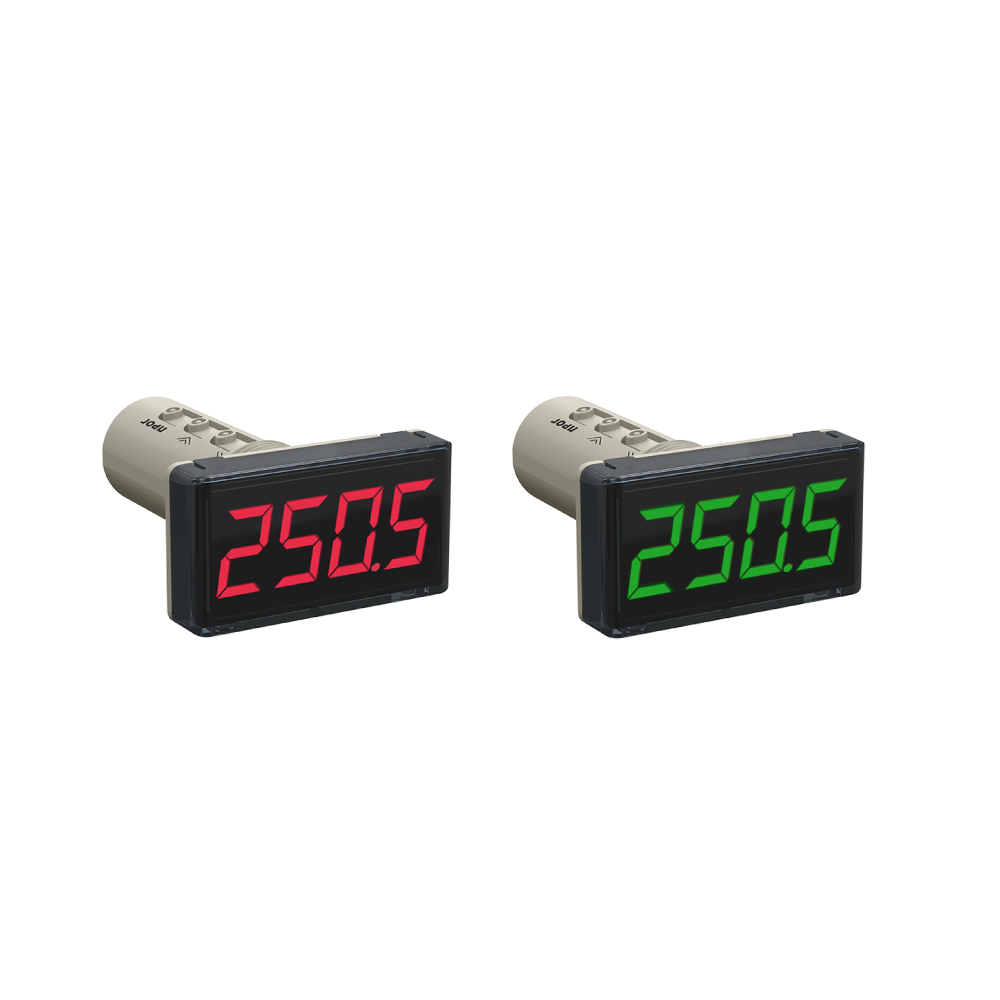

ИТП-14 компактный индикатор унифицированных сигналов

Ориентировочный срок снятия с производства индикатора ИТП-14 – 2 квартал 2025 года. В новые проекты рекомендуем закладывать обновленный и улучшенный аналог – индикатор ИТП-17.

Основные отличия и преимущества нового прибора показаны в сравнительной таблице.

	ИТП-14.х	ИТП-17.х
Корпус
Габаритные размеры (Ш×В×Г)	26×48×65 мм	26×48×72 мм
Цвета индикатора	В зависимости от заказанной модификации: КР – красный ЗЛ – зеленый	Три цвета зеленый, желтый и красный с возможностью настройки автоматической смены по уставкам
Выход типа К	+	+
Настройка	С кнопок	С кнопок или через программу конфигуратор по USB-интерфейсу
Клеммы	Несъёмные самозажимные до 0,70 мм2	Съемные, винтовые до 1,0 мм2
Питание	10…30 В (номинал =24 В)
Поддерживаемые сигналы	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В ТС: 50/100/1000 Ом Cu, Pt, Ni, М, П ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП

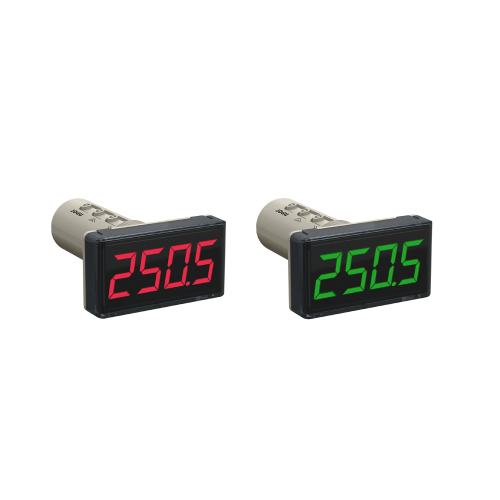

Промышленный измеритель-индикатор ИТП-14 измеряет унифицированные сигналы тока 0…20 мА, 0…5 мА, 4…20 мА и напряжения 0…10 В, 2…10 В и отображает сигнал в выбранных физических величинах. Прибор выпускается с четерехсегментным индикатором красного и зеленого цвета. Для щитов в зоне солнечной засветки рекомендуется применять модификацию с зеленой индикацией. ИТП-14 контролирует температуру, давление, влажность, уровень и другие физические величины. Применяется для реализации яркой индикации на щитах автоматики при работе с унифицированными сигналами тока и напряжения с обязательным контролем аварии обрыва линии связи.

Ключевые особенности прибора:

• Монтаж на панель щита автоматики в отверстие 22 мм.
• Красный или зеленый цвет четерехсегментного индикатора.
• Выход типа «транзисторная оптопара» для управления дополнительным оборудованием или устройствами сигнализации.
• Поддержка диапазонов измерения сигналов тока 0…20 мА, 0…5 мА, 4…20 мА и напряжения 0…10 В, 2…10 В.
• Для работы требует внешнее питание номиналом 24 В постоянного тока.
